Instalación · Omni Cord

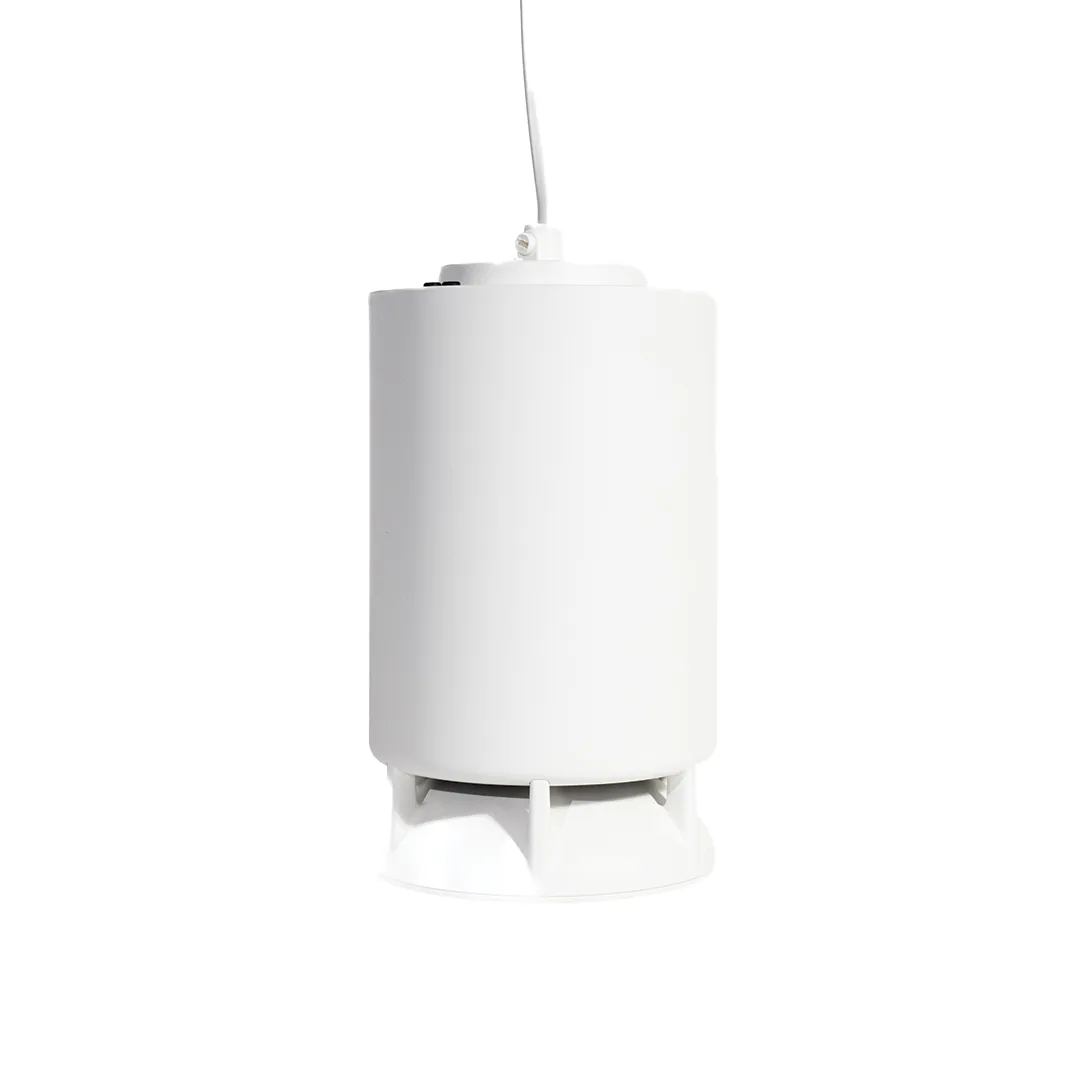

Instalar un Omni Cord colgante
Cuelgue el altavoz como una lámpara, lo conecta a la salida eléctrica del techo y lo deja listo para emparejar. Unos 6 minutos por altavoz, más el trabajo eléctrico.
Corte la energía del circuito
Apague en el tablero el breaker del circuito de la salida de techo y confirme con un probador que no hay tensión. No trabajes con el circuito energizado.
Fija el soporte al techo
Marca el punto, perfora y fija la placa o soporte de techo con chazos y tornillos apropiados para el material (concreto, madera o acero). Verifique que quede firme: de ahí va a colgar el altavoz.
Traza el recorrido del cable
Lleva el cable de alimentación de 5 m desde la salida eléctrica hasta el punto de montaje. Mantenlo separado de cables de señal (red, audio) para evitar ruidos, y déjelo sujeto de forma segura y discreta.
Cuelgue el Omni Cord
Suspende el altavoz de su cable a la altura definida en el plano y asegúrelo al soporte. Compruebe que el conjunto quede recto y sin tensión sobre los empalmes.
Conecte la alimentación
Con el circuito aún apagado, conecte los conductores del cable a la salida de techo (100–240 V AC). Verifique que la tierra quede bien conectada y que la instalación soporte la carga. Recuerde que el equipo no trae clavija.
Oriente la antena hacia el Stream
La antena está en el costado debajo del logo Spottune. Gire el altavoz para que ese costado apunte hacia donde estará el Stream y evita que quede tapado por vigas, ductos o estructuras metálicas.
Restablezca la energía y confirme el LED
Encienda el breaker. El LED de la base pasa a blanco (encendiendo) y luego a verde intermitente: el altavoz está en modo emparejamiento. Si ya había sido emparejado con este Stream, pasará a verde fijo al encontrarlo.
Empareje con el Stream
Si el altavoz nunca se ha emparejado, entra solo en modo emparejamiento al encender: el LED de la parte inferior pasa de blanco a verde intermitente. Si ya estuvo emparejado con otro Stream, mantenga presionado PAIR (arriba del altavoz) durante 5 segundos hasta que el LED parpadee en verde. Cuando el Stream lo conecte, el altavoz emite un pitido corto y el LED queda en verde fijo. Detalle en Activar el modo emparejamiento en un Omni.
Cómo verificar
- El altavoz cuelga firme y nivelado; el cable no queda tensionado en la conexión.
- LED en verde intermitente (esperando Stream) o verde fijo (conectado).
- Pitido corto al conectarse y un altavoz más en el contador de la pantalla del Stream.
- Al reproducir música, el volumen es parejo con el resto de los Omni.
Si algo falla
- Sin luz: revise el breaker, la conexión en la salida de techo y la continuidad del cable.
- Rojo intermitente: no encuentra su Stream. Confirme que el Stream esté encendido y en modo emparejamiento (ZONE 5 s) y mantenga PAIR 5 s en el Omni.
- Rojo fijo: está en espera porque el Stream está apagado o sin reproducir.
- Zumbido o ruido: separe el cable de alimentación de los cables de señal y revise la tierra.
- Señal débil: gire el altavoz con el logo hacia el Stream o reubica el Stream a un punto más central y alto.
